自移式矯正器

產品簡介

自移式矯正器是我公司開發(fā)出來的新型調偏裝置，它不受工礦粉塵、水分、濕粘物料等惡劣環(huán)境影響，皮帶跑偏即時自動糾正。自移式自動糾偏裝置主要由矯正外筒、矯正內筒、自移擺軸、自移回轉軸、回轉密封總成、套筒密封總成、外筒高分子材料、側立棍等組成。矯正外筒圍繞矯正內筒旋轉，自移擺軸外徑小于矯正內筒內徑，自移擺軸可繞自移回轉軸在矯正內筒擺動。當皮帶向一側跑偏時，跑偏側摩擦力增大，在摩擦力作用下，矯正外筒跑偏側向皮帶運行方向擺動一個角度，隨機給皮帶跑*向相反的矯正作用力，在此矯正作用力下使皮帶重新回到中心位置。

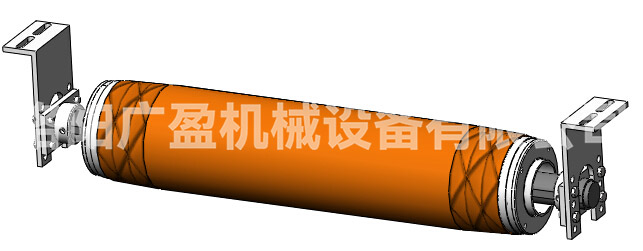

自移式矯正器雙向上調偏

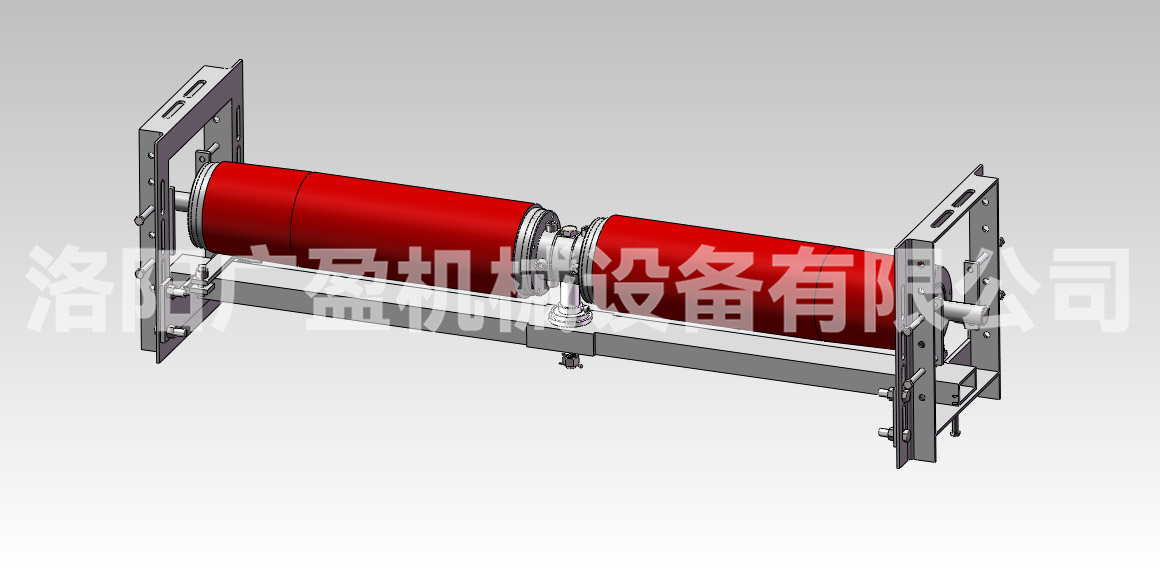

自移式矯正器下調偏（單輥式）

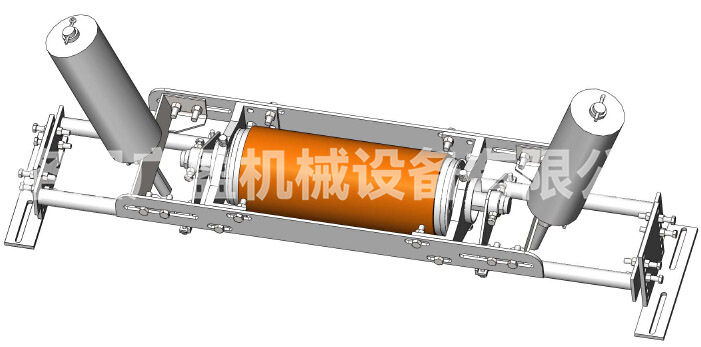

自移式矯正器下調偏（雙輥式，用于寬皮帶、大流量工況）

常用規(guī)格

技術特點

◎合理安裝后，輸送帶在寬度方向運行誤差控制在±25mm以內；

◎適用于任何單向皮帶、雙向皮帶、斗輪機懸臂、棧橋皮帶、井下皮帶等環(huán)境惡劣皮帶跑偏場合；

◎矯正外筒外整體澆鑄高分子復合材料，兩端有菱形錐度感知花紋；

◎矯正外筒和內筒采用雙重迷宮密封，杜絕粉塵進入；

◎自移回轉軸的回轉密封部分密封嚴密，回轉自如，防止卡滯；

◎自動機械矯正，靠自身結構快速即時響應，保護皮帶；

◎安裝簡單，直接替換原槽型托輥，免維護；

安裝說明

◎在皮帶跑偏位置的前方約三倍帶寬位置安裝自移式矯正器；

◎除關鍵位置必須安裝外，一組自移式自動糾偏托輥可控制50米距離，長距離皮帶一組自移式矯正器可控制100米距離，雙向皮帶可控制30米距離；
